Воздушная трубка для пневматических систем

Воздушная трубка для пневматических систем Пластиковые пневмотрубки Пластиковые пневмотрубки Пневматические трубки (пневмотрубки) предназначены для

Воздушная трубка для пневматических систем

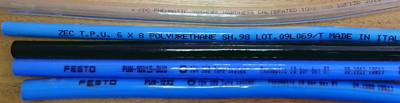

Пластиковые пневмотрубки

Пластиковые пневмотрубки

Пневматические трубки (пневмотрубки) предназначены для соединения пневматических компонентов (пневмокомпонентов). Пневмотрубки изготавливаются из полиуретана, полиамида, полиэтилена и фторопласта. Имеют высокие механические характеристики и устойчивы к воздействию химических веществ (масел, растворителей и т.д.).

Полиамидные трубки предназначены для подачи дизельного топлива, бензина, масел и воздуха с частицами незамерзающих жидкостей и служат более практичной и дешевой заменой медным трубкам в пневматических системах, топливных системах в автоиндустрии и т.д. Полиамидные (нейлоновые) трубки гладкие внутри и снаружи, очень гибкие и термостойкие.

Полиуретановые трубки предназначены для передачи воздуха в пневмосистемах. Такие трубки устойчивы к низким температурам, попаданию солнечных лучей, воздействию газов, химических жидкостей (топливо, масла, щелочи). Всегда в наличии метрические и дюймовые наружные диаметры

Полиэтиленовые трубки также предназначены для подачи сжатого воздуха в компрессорных системах, подачи воды, химических жидкостей. Изготавливаются из полиэтилена как низкой (LD), так и высокой (HD) плотности.

Силиконовые трубки предназначены для подачи горячей и холодной воды, пищевых и химических жидкостей. Часто используются в кофеварках и кофемашинах

Фторопластовые (тефлоновые) трубки используются в пищевой, медицинской и химической промышленности для транспортировки агрессивных химических веществ, медицинских препаратов, напитков. Наивысшая химическая и физическая стойкость к воздействию окружающей среды. Производятся из политетрафторэтилена (PTFE).

У нас Вы сможете купить пластиковые пневмотрубки (пневматические трубки), позвонив по телефону (812) 666-3636. Мы Вас обязательно проконсультируем и подберем наиболее подходящий Вам вариант.

Трубка фторопластовая (тефлоновая) PTFE

Трубка полиамидная Рилсан PA PHL

Пневматическая трубка средней жесткости из полиамида (нейлона) PA12 RILSAN тип TRN, Festo PAN, соответствует DIN 74324 — DIN 73378, ISO 7628. Возможен заказ на трубки из полиамидов PA6 и PA11.
Рабочее давление от 8 Атм
Диапазон рабочих температур: -20°С +80°С , полиамидная трубка в черном цвете до +100°С
Диаметры наружный/внутренний (мм): 3/2; 4/2; 4/2.5; 5/3; 6/4; 8/5.5; 8/6; 10/7; 10/8; 12/9; 12/10; 14/11; 15/12; 16/12; 18/14.

Легкая прочная полиамидная (нейлоновая) пневмотрубка, химически устойчивая к маслам и топливу, жирам, растворителям.
Применяется в пневматических и тормозных системах, компрессорах, пневмоподвесках. Самый универсальный пневмотрубопровод.

Стандартные цвета: белый полупрозрачный (neutral), черный ( t°С от — 50 до 100°С), желтый, синий, красный.

Производители: Zec, Festo, SMC, Camozzi, Pneumax, Mebra plastik MB-Longlife

Трубка полиуретановая PU

Эластичная пневмотрубка из полиуретана тип TPU, Festo PUN-H
Рабочее давление от 6 Атм
Диапазон рабочих температур: -20°С +60°С
Диаметры наружный/внутренний (мм): 3/2; 4/2; 6/4; 8/5.5; 8/6; 10/6.5; 10/8; 12/8; 12/9; 14/10; 16/11; 16/12

Наружные диаметры дюймовых трубок: 1/8″; 5/32″; 3/16″; 1/4″; 5/16″; 3/8″; 1/2″

Особо гибкие полиуретановые трубки даже при низких температурах.
Отличная устойчивость к механическим нагрузкам.
Применяются в пневматических и тормозных системах.

Стандартные цвета: кристально прозрачный, синий, чёрный.

Производители: Festo, SMC, Camozzi, Pneumax, CDC, Zec, Mebra MB Longlife

Трубка полиэтиленовая PE

Эластичная пневматическая трубка из полиэтилена тип TPE, Festo PEN
Рабочее давление от 5 Атм
Диапазон рабочих температур: -20°С +40°С
Диаметры наружный/внутренний (мм): 4/2, 5/3, 6/4, 8/6, 10/8, 12/10

Гибкие полиэтиленовые пневматические трубки.
Отличная химическая стойкость. Используется для сжатого воздуха, в гидросистемах, бассейнах, аквариумах, тёплых водяных полах.

Стандартные цвета: белый полупрозрачный, синий.

Производители: Festo, SMC, Camozzi, Pneumax, Mebra MB Longlife.

Трубка ПВХ армированная PV

Эластичная пневмотрубка из ПВХ (тип PV)
Крепится фитингами с накидной гайкой
Диапазон рабочих температур: 0°С +40°С
Рабочее давление от 28 Атм
Диаметры наружный/внутренний (мм): 6/4, 8/6, 10/8, 12/10

Гибкие пневмотрубки высокого давления.
Отличная устойчивость к механическим нагрузкам и высокому давлению.

Пневмотрубка

Пневмотрубка предназначена для соединения компонентов пневматических систем с целью передачи воздуха.
Полиэтиленовая трубка (PE) используется в пневмосистемах низкого давления. Полиуретановая (PU) — в системах стандартного давления. Полиамидная трубка (PA) применяется для передачи воздуха в пневматических системах с повышенным давлением воздуха.

Пневмо­трубка поли­уретано­вая (PU)

Бухта (PU)Внут­ренний диаметр, мм Наруж­ный диаметр, мм Длина, м Рабочее давление, барРадиус изгиба, мм2,5x4x1002,5410010104x6x1004610010155x8x1005810010206x8x100681006237x10x10071010010258x12x100812100103510x14x100101410084512x16x100121610087013x16x1001316100680

Основные характе­ристики:

  • Легкость, гибкость, эластичность, стойкость к истиранию;
  • Устойчивость гидролизу, стойкость воздействию озона, масел, топлива, растворителей, микроорганизмов;
  • Низкая устойчивость к воздействию кислот, кетонов и эфиров;
  • Хорошая абразивная устойчивость;
  • Применяются для газообразных жидких веществ;
  • Применяются для газообразных жидких веществ;
  • Возможны различные цвета трубки;
  • Рабочая температура от -30°C до +80°C;
  • Нетоксичная.

Пневмо­трубка спираль­ная полиу­ретано­вая (PU)

Спираль (PU)Внутрен­ний диаметр, мм Наруж­ный диаметр, мм Длина, м Рабочее давление, бар4x6x104610105x8x105810106,5x10x106,51010108x12x108121010

Основные характеристики:

  • Легкость, гибкость, эластичность, стойкость к истиранию;
  • Устойчивость гидролизу, стойкость воздействию озона, масел, топлива, растворителей, микроорганизмов;
  • Низкая устойчивость к воздействию кислот, кетонов и эфиров;
  • Хорошая абразивная устойчивость;
  • Применяются для газообразных жидких веществ;
  • Возможны различные цвета трубки;
  • Рабочая температура от -30°C до +80°C;
  • Нетоксичная.

Трубка поли­этилено­вая (PE)

Бухта (PE)Внутрен­ний диаметр, мм Внеш­ний диаметр, мм Длина, м Рабочее давление, барМини­мальный радиус изгиба, мм2x4x1002410021194x6x1004610013326x8x1006810010438x10x10081010077610x12x10010121007122

Основные характеристики:

  • Легкость;
  • Физиологическая безопасность;
  • Низкая проницаемость воды, пара и газов;
  • Устойчивость к воздействию щелочей, кислот, солей, большинства растворителей;
  • Стойкость к перепадам температур;
  • Рабочая температура от -20°C до +60°C;
  • Применяются для газообразных и жидких веществ.

Трубка поли­амидная (PА)

Бухта (PА)Внутрен­ний диаметр, мм Внеш­ний диаметр, мм Длина, м Рабочее давление, барМини­мальный радиус изгиба, мм2x4x1002410044162,5x4x1002,5410031244x6x1004610028306x8x1006810020408x10x100810100166010x12x1001012100128512x14x1001214100109014x16x10014161009120

Основные характеристики:

  • Легкость;
  • Гибкость;
  • Устойчивы к воздействию газов, щелочей, масел и топлива;
  • Устойчив к попаданию прямых солнечных лучей;
  • Высокая прочность на сжатие, износостойкоcть;
  • Высокая сопротивляемость к старению;
  • Устойчива к низким температурам;
  • Рабочая температура от -40°C до +80°C.

Читать еще:  Дренаж для септика своими руками

Пневмотрубки предназначены для соединения различных элементов пневмосистемы при помощи фитингов. В зависимости от сферы применения и соответствующих требований — могут быть изготовлены из различных материалов: полиэтилен, полиуретан или полиамид. Для удобства имеют различные цвета (синий, красный, зеленый, желтый, черный), так же могут быть прозрачными.

Пневмотрубки из полиэтилена (PE) являются наиболее доступными по стоимости и применяются в пневмосистемах с невысоким давлением. Материал устойчив к щелочам и кислотам, выдерживает температурные колебания, является диэлектриком. Подходит для использования в пищевой промышленности. Однако, обладает высокой текучестью при чрезмерных нагрузках.

Пневмотрубка из полиуретана (PU) также применяется в пневмосистемах с невысоким, стандартным давлением. Полиуретан устойчив к щелочам, маслам, топливу и озону. Не предназначен для работы с эфирами, кетонами и кислотами. Переносит механические нагрузки, обладает абразивной устойчивостью, а также стойкостью к истиранию, гидролизу и микроорганизмам. Эластичен и быстро возвращаются к своей первоначальной форме, имеют гладкую внутреннюю и внешнюю поверхность. Выдерживает прямые солнечные лучи. При слишком высоких температурах становится хрупким, при низких – гибким.

Пневмотрубка из полиамида (PA) относится к нейлоновым, используются в пневмосистемах со стандартным и повышенным давлением. Данные пневмотрубки находит свое применение в робототехнике и машиностроении. Хорошо переносят скачки температур, имеют высокую гибкость и гладкую поверхность. Подходят для работы с дизельным и бензиновым топливом, маслами, жирами, растворителями и озоном. Отличается жесткостью и сравнительно большим радиусом изгиба.

Материал/УсловияПолиэтилен (PE)Полиуретан (PU)Полиамид (PA)Рабочее давлениеот 4,5 Атмот 6 Атмот 8 АтмРабочая температура-20°C до +60°C-30°C до +80°C-40°C до +80°C

Шланги спиральные из полиуретана используются для соединения подвижных частей системы, а также для подключения продувочных пистолетов.

Трубка продается в бухтах (по 100-200 метров), а также отрезками от 5-ти метров. Спиральная трубка имеет в длину 10 метров и отпускается штучно. В наименовании пневмотрубки обычно указывается наружный и внутренний диаметр. К примеру, наиболее популярна трубка PU-8/6. Данная маркировка указывает на материал изготовления — полиуретан (PU), на наружный диаметр (8 мм) и внутренний (6 мм). Толщина стенок составляет 1 мм. Для подключения трубки к фитингу – ее следует подрезать под прямым углом. В этом случае трубка надежно зафиксируется, а пневмосистема будет герметичной.

Пневмотрубки и пневмошланги

Array ( [0] => Array ( [option_id] => 13727 [as_collapse] => 0 [index] => 1 [name] => Группа [selectbox] => 0 [color] => 0 [image] => 0 [keyword] => gruppa [postfix] => [description] => [slide_value_min] => 0 [slide_value_max] => 0 [slide_value_min_get] => 0 [slide_value_max_get] => 0 [type] => checkbox [selected] => [values] => Array ( [0] => Array ( [value_id] => 1479792498 [id] => 137271479792498 [name] => Антистатические [keyword] => antistaticheskie [color] => #FFFFFF [image] => [params] => 13727:1479792498 [count] => 5 [selected] => ) [1] => Array ( [value_id] => 3304747559 [id] => 137273304747559 [name] => Высокопрочные [keyword] => vysokoprochnye [color] => #FFFFFF [image] => [params] => 13727:3304747559 [count] => 7 [selected] => ) [2] => Array ( [value_id] => 4243076715 [id] => 137274243076715 [name] => Гибкие [keyword] => gibkie [color] => #FFFFFF [image] => [params] => 13727:4243076715 [count] => 2 [selected] => ) [3] => Array ( [value_id] => 3251136799 [id] => 137273251136799 [name] => Для пищевой промышленности [keyword] => dlja-pischevoj-promyshlennosti [color] => #FFFFFF [image] => [params] => 13727:3251136799 [count] => 48 [selected] => ) [4] => Array ( [value_id] => 1535246256 [id] => 137271535246256 [name] => Для работы с высоким давлением [keyword] => dlja-raboty-s-vysokim-davleniem [color] => #FFFFFF [image] => [params] => 13727:1535246256 [count] => 14 [selected] => ) [5] => Array ( [value_id] => 4285234257 [id] => 137274285234257 [name] => Спиральные [keyword] => spiralnye [color] => #FFFFFF [image] => [params] => 13727:4285234257 [count] => 54 [selected] => ) [6] => Array ( [value_id] => 1933335563 [id] => 137271933335563 [name] => Стандартные [keyword] => standartnye [color] => #FFFFFF [image] => [params] => 13727:1933335563 [count] => 189 [selected] => ) [7] => Array ( [value_id] => 235964378 [id] => 13727235964378 [name] => Стойкие к брызгам сварки [keyword] => stojkie-k-bryzgam-svarki [color] => #FFFFFF [image] => [params] => 13727:235964378 [count] => 31 [selected] => ) [8] => Array ( [value_id] => 3242536858 [id] => 137273242536858 [name] => Стойкие к гидролизу [keyword] => stojkie-k-gidrolizu [color] => #FFFFFF [image] => [params] => 13727:3242536858 [count] => 137 [selected] => ) [9] => Array ( [value_id] => 1691227039 [id] => 137271691227039 [name] => Стойкие к пламени [keyword] => stojkie-k-plameni [color] => #FFFFFF [image] => [params] => 13727:1691227039 [count] => 57 [selected] => ) ) ) [1] => Array ( [option_id] => 10135 [as_collapse] => 0 [index] => 2 [name] => Наружный диаметр [selectbox] => 0 [color] => 0 [image] => 0 [keyword] => naruzhnyj-diametr [postfix] => [description] => [slide_value_min] => 0 [slide_value_max] => 0 [slide_value_min_get] => 0 [slide_value_max_get] => 0 [type] => checkbox [selected] => [values] => Array ( [0] => Array ( [value_id] => 265727971 [id] => 10135265727971 [name] => 2 мм [keyword] => 2-mm [color] => #FFFFFF [image] => [params] => 10135:265727971 [count] => 3 [selected] => ) [1] => Array ( [value_id] => 3297467462 [id] => 101353297467462 [name] => 3 мм [keyword] => 3-mm [color] => #FFFFFF [image] => [params] => 10135:3297467462 [count] => 21 [selected] => ) [2] => Array ( [value_id] => 3650129150 [id] => 101353650129150 [name] => 4 мм [keyword] => 4-mm [color] => #FFFFFF [image] => [params] => 10135:3650129150 [count] => 63 [selected] => ) [3] => Array ( [value_id] => 2487741941 [id] => 101352487741941 [name] => 6 мм [keyword] => 6-mm [color] => #FFFFFF [image] => [params] => 10135:2487741941 [count] => 78 [selected] => ) [4] => Array ( [value_id] => 2924334341 [id] => 101352924334341 [name] => 8 мм [keyword] => 8-mm [color] => #FFFFFF [image] => [params] => 10135:2924334341 [count] => 84 [selected] => ) [5] => Array ( [value_id] => 3699031716 [id] => 101353699031716 [name] => 10 мм [keyword] => 10-mm [color] => #FFFFFF [image] => [params] => 10135:3699031716 [count] => 83 [selected] => ) [6] => Array ( [value_id] => 153542494 [id] => 10135153542494 [name] => 11,6 мм [keyword] => 11-6-mm [color] => #FFFFFF [image] => [params] => 10135:153542494 [count] => 1 [selected] => ) [7] => Array ( [value_id] => 2444435375 [id] => 101352444435375 [name] => 12 мм [keyword] => 12-mm [color] => #FFFFFF [image] => [params] => 10135:2444435375 [count] => 75 [selected] => ) [8] => Array ( [value_id] => 1206647986 [id] => 101351206647986 [name] => 14 мм [keyword] => 14-mm [color] => #FFFFFF [image] => [params] => 10135:1206647986 [count] => 22 [selected] => ) [9] => Array ( [value_id] => 170155449 [id] => 10135170155449 [name] => 16 мм [keyword] => 16-mm [color] => #FFFFFF [image] => [params] => 10135:170155449 [count] => 52 [selected] => ) [10] => Array ( [value_id] => 3477726937 [id] => 101353477726937 [name] => 17,6 мм [keyword] => 17-6-mm [color] => #FFFFFF [image] => [params] => 10135:3477726937 [count] => 1 [selected] => ) [11] => Array ( [value_id] => 2690332210 [id] => 101352690332210 [name] => 22 мм [keyword] => 22-mm [color] => #FFFFFF [image] => [params] => 10135:2690332210 [count] => 1 [selected] => ) [12] => Array ( [value_id] => 29513428 [id] => 1013529513428 [name] => 28 мм [keyword] => 28-mm [color] => #FFFFFF [image] => [params] => 10135:29513428 [count] => 1 [selected] => ) ) ) [2] => Array ( [option_id] => 10140 [as_collapse] => 0 [index] => 3 [name] => Материал шланга [selectbox] => 0 [color] => 0 [image] => 0 [keyword] => material-shlanga [postfix] => [description] => [slide_value_min] => 0 [slide_value_max] => 0 [slide_value_min_get] => 0 [slide_value_max_get] => 0 [type] => checkbox [selected] => [values] => Array ( [0] => Array ( [value_id] => 3822052474 [id] => 101403822052474 [name] => PE (Полиэтилен) [keyword] => pe-polietilen- [color] => #FFFFFF [image] => [params] => 10140:3822052474 [count] => 94 [selected] => ) [1] => Array ( [value_id] => 442992114 [id] => 10140442992114 [name] => PFA (Фторопласт) [keyword] => pfa-ftoroplast- [color] => #FFFFFF [image] => [params] => 10140:442992114 [count] => 6 [selected] => ) [2] => Array ( [value_id] => 2510623576 [id] => 101402510623576 [name] => PTFE (Политетрафторэтилен) [keyword] => ptfe-politetraftoretilen- [color] => #FFFFFF [image] => [params] => 10140:2510623576 [count] => 10 [selected] => ) [3] => Array ( [value_id] => 4228061096 [id] => 101404228061096 [name] => PVC-P (Пластифицированный поливинилхлорид) [keyword] => pvc-p-plastifitsirovannyj-polivinilhlorid- [color] => #FFFFFF [image] => [params] => 10140:4228061096 [count] => 31 [selected] => ) [4] => Array ( [value_id] => 2265738822 [id] => 101402265738822 [name] => TPE-A (Термопластические полиэфирные блок-амиды) [keyword] => tpe-a-termoplasticheskie-poliefirnye-blok-amidy- [color] => #FFFFFF [image] => [params] => 10140:2265738822 [count] => 69 [selected] => ) [5] => Array ( [value_id] => 504377451 [id] => 10140504377451 [name] => TPE-U (PU) (Термопластичный полиуретан) [keyword] => tpe-u-pu-termoplastichnyj-poliuretan- [color] => #FFFFFF [image] => [params] => 10140:504377451 [count] => 316 [selected] => ) [6] => Array ( [value_id] => 2107202971 [id] => 101402107202971 [name] => Полиамид 12 [keyword] => poliamid-12 [color] => #FFFFFF [image] => [params] => 10140:2107202971 [count] => 13 [selected] => ) ) ) [3] => Array ( [option_id] => 16477 [as_collapse] => 0 [index] => 4 [name] => Комплект поставки [selectbox] => 0 [color] => 0 [image] => 0 [keyword] => komplekt-postavki [postfix] => [description] => [slide_value_min] => 0 [slide_value_max] => 0 [slide_value_min_get] => 0 [slide_value_max_get] => 0 [type] => checkbox [selected] => [values] => Array ( [0] => Array ( [value_id] => 743934967 [id] => 16477743934967 [name] => 50 м [keyword] => 50-m [color] => #FFFFFF [image] => [params] => 16477:743934967 [count] => 4 [selected] => ) [1] => Array ( [value_id] => 4076387928 [id] => 164774076387928 [name] => 100 м [keyword] => 100-m [color] => #FFFFFF [image] => [params] => 16477:4076387928 [count] => 15 [selected] => ) [2] => Array ( [value_id] => 1953295606 [id] => 164771953295606 [name] => 200 м [keyword] => 200-m [color] => #FFFFFF [image] => [params] => 16477:1953295606 [count] => 18 [selected] => ) [3] => Array ( [value_id] => 3207667539 [id] => 164773207667539 [name] => 300 м [keyword] => 300-m [color] => #FFFFFF [image] => [params] => 16477:3207667539 [count] => 19 [selected] => ) [4] => Array ( [value_id] => 2721468395 [id] => 164772721468395 [name] => 400 м [keyword] => 400-m [color] => #FFFFFF [image] => [params] => 16477:2721468395 [count] => 19 [selected] => ) [5] => Array ( [value_id] => 1768553550 [id] => 164771768553550 [name] => 500 м [keyword] => 500-m [color] => #FFFFFF [image] => [params] => 16477:1768553550 [count] => 46 [selected] => ) ) ) )

Читать еще:  Подключение гидробака в систему водоснабжения

Пневмотрубки в Балашихе

Трубка полиэтиленовая 8 мм x 1 м Camozzi

Пневмотрубка полиуретановая 8х6мм

Полиуретановая трубка Festo PUN-H-12X2-BL

Рем. комплект для пневмо трубок Ф15мм ТОП авто резиново.

Полиуретановая голубая трубка 6мм х1м Camozzi TPU 6/4-B

Трубка пневматическая полиамидная РА 16х2мм ТОП авто 25.

Пневмотрубка 6/4 полиуретановая Camozzi Ø 6 мм (TPU 6/4.

Пневматический насос для смазки 50:1 Длина трубки 1000.

Пневмотрубка 6/4 полиэстеровая — синяя HTR 6/4-B CAMOZZ.

4898660020 TOYOTA Пневмотрубка

Полиуретановая трубка Festo PUN-H-8X1,25-BL

Трубка пневматическая полиамидная РА 12х1,5мм ТОП авто.

Трубки тормозные AT Трубка тормозная полиамид пневмо РА.

Пневмотрубка 6/4 полиэстеровая — синяя HTR 6/4-B CAMOZZ.

Рем. комплект для пневмо трубок Ф16мм ТОП авто резиново.

Трубки тормозные AT Трубка тормозная ПВХ пневмо РА 11-6.

Пневмотрубка 12/9 полиуретановая Camozzi Ø 12 мм (TPU 1.

Пневмотрубка 6/4 полиуретановая прозрачная TPU 6/4 CAMO.

Полиуретановая трубка Festo PUN-10X1,5-BL

Пневмотрубка 12/10 полиэтиленовая Camozzi Ø 12 мм (TPE.

Рем. комплект для пневмо трубок Ф16мм ТОП авто резиново.

Трубка пневматическая полиамидная РА 15х1,5мм ТОП авто.

Полиуретановая трубка синяя 10 мм х 1м Camozzi TPU 10/8.

Пневмотрубка полиуретановая 12х10мм

Трубка 8 мм (м.пог.) пневматическая Rilsan полиамидная

Трубка полиуретановая голубая ф4мм х1м Camozzi TPU 4/2-.

Пневмотрубка полиуретановая Pegas 4*6мм

Пневмотрубка полиуретановая 6х4мм

Полиуретановая трубка Festo PUN-H-6X1-BL

Трубка пневматическая полиамидная РА 15х1,5мм ТОП авто.

Трубка пневматическая полиамидная РА 10х1мм ТОП авто 25.

Пневмотрубка 18/14 рилсановая прозрачная TRN 18/14 CAMO.

Трубка полиуретановая синяя 12 мм х 1 м Camozzi TPU 12/.

Трубка пневматическая полиамидная РА 8х1мм ТОП авто 25.

Шланг Pegas для монтажа в бухте 6*4мм 200 м

Рем. комплект для пневмо трубок Ф15мм ТОП авто резиново.

Пневмотрубка 6/4 рилсановая прозрачная TRN 6/4 CAMOZZI

Трубки тормозные Taurauto Трубка пневмо РА 11-6 D=14×11.

Фитинги для пневмосистем – виды, характеристики, применение

Любая работа пневматической системы является эффективной, если в ней присутствует хорошая герметичность всех стыковых соединений и отсутствуют утечки воздушного потока. Для решения такой задачи применяют специальные элементы – фитинги для пневмосистем,именно они позволяют обеспечить высокую плотность всей конструкции и ее надежное функционирование.

Читать еще:  Септик для бани с туалетом

Материалы изготовления

Фитинги для пневмосистем производятся с резьбой из различных видов материалов, таких, как:

  • различные виды металла;
  • нержавейка повышенной устойчивости к кислой среде;
  • технополимеры современного поколения;
  • комбинированные материалы.

Фитинги, изготовленные из нержавеющей стали, можно применять при постоянной температуре до 200 градусов. Использование фитингов из различных полимеров существенно снижает стоимость трубопроводной конструкции при сохранении всех эксплуатационных характеристик. Выбор соединительной арматуры, представленный на современном рынке, довольно велик, здесь можно найти цанговые соединения, соединения с гайками и другие виды.

Разновидности фитингов для пневмосистемы

Виды фитингов для пневмосистем и основная характеристика

Пневматическими называются соединительные детали, которые находятся в непосредственном контакте с воздухом или газом. Эти соединительные элементы обеспечивают полную герметичность всей конструкции системы, а также позволяют повернуть или разветвить основной трубопровод. Такие детали весьма функциональные и долговечные.

Все соединительные элементы для пневмосистем, представленные в ассортименте производителя, адаптированы под высокие температуры, и могут служить в условиях контакта с кислотой и щелочью, не изменяя своих основных характеристик на всем периоде службы. Они подразделяются на такие виды:

  • фитинги для регулировки основного воздушного потока. При помощи таких элементов возможно изменять характеристики циркулирующей воздушной массы, что используется в работе разнообразных устройств – глушителей, пневмодросселей, различных регуляторов и прочих подобных механизмов. Эти пневмофитинги производятся из современных, высокопрочных материалов, чаще всего это различные сплавы;
  • цанговые фитинги для пневмосистем – такая соединительная арматура имеет высокую скорость демонтажа. Обычно такие детали используют для труб, их очень легко монтировать и демонтировать при необходимости.

Применение

Частоиспользуемые фитинги для пневмосистемы

Назначение пневматических фитингов заключается в их участии в монтаже пневмосистемы для хорошей герметизации и контроля потока по ходу всего воздухопровода. Их можно с успехом применять для прокачки отфильтрованного воздуха и в водопроводных конструкциях, где необходимо создать очень герметичные стыки на трубах. При использовании на водопроводах нужно хорошо подбирать материал, из которого изготовлено соединение, от этого будет зависеть функционирование всей водопроводной конструкции и степень чистоты воды, поступающей к конечному потребителю.

Все пневмофитинги можно разделить по конструктивным особенностям. Они делятся на такие различные элементы:

  1. прямые фитинги – применяются для надежного соединения двух труб одного диаметра на прямом участке трубопровода;
  2. угловые – необходимы для изменения направления общего потока на разный угол;
  3. тройники – позволяют разветвить общий поток и направить воздушную среду по разным направлениям, такие изделия обычно очень прочные;
  4. переходники – нужны для соединения труб разного диаметра или с разной толщиной стенок;
  5. соединители – соединяют трубы одного или разных диаметров. Возможен стык труб, изготовленных из разных материалов;
  6. заглушки – устанавливаются на трубопроводе, если движение потока дальше не запланировано. Обеспечивают очень высокую герметичность.

Часто пневматические фитинги применяют в системах, где требуется очистка воздушной массы. Такие элементы хорошо держат высокое давление до 12 бар и рабочую температуру от -10 до +70 градусов.

Выпускаются из высокопрочного пластика, по типу соединений делятся на:

  1. быстроразъёмные пневматические фитинги;
  2. резьбовые соединительные элементы.

Изготавливается такая соединительная арматура чаще всего из специального полимера, который по своим функциональным характеристикам лучше металла и обычного полимерного материала. Такие детали полностью устойчивы к коррозии, у них повышенный запас жесткости и они представлены большим ассортиментом с разным диаметром. Монтаж таких соединений производится исключительно вручную, чтобы не повредить изделие. Необходимо несильное нажатие, для того, чтобы пневматические трубки вышли из колец.

Пневматические фитинги из полимерных материалов пользуются большим спросом у промышленных потребителей. На производстве их используют для блоков подготовки, обработки и транспортировки. Ходовыми моделями, используемыми на предприятиях, являются фильтры, различные регуляторы, пневматические клапаны, пневматические цилиндры, маслораспределительные системы и другие промышленные устройства.

Достоинства и недостатки пневмофитингов

Фитинги для пневматических систем имеют свои достоинства и недостатки. К достоинствам можно отнести:

  • обеспечивают высокую герметичность стыков;
  • могут эксплуатироваться при различных температурах рабочего потока;
  • долговечность – не теряют своих характеристик на протяжении всего срока службы;
  • легко монтировать и демонтировать.

К недостаткам можно отнести только:

  • неустойчивость некоторых видов пневмофитингов к кислотам.

Типы пневмосоединений

Чаще других используют такие разновидности соединений:

  • ерш с различными видами резьбы;
  • переходники для разнообразных размеров труб;
  • угловая стыковка труб с внутренней и наружной резьбой;
  • угловые стыковки с комбинированной структурой резьбы;
  • тройники разного размера с комбинированной системой резьбы;
  • тройники со стандартной резьбой;
  • Т- и Y- образные тройники с различными видами резьбы;
  • крестообразные фитинговые соединения;
  • муфты для перехода с размера на размер;

Пневматические фитинги для аналогичных систем

В качестве надежных соединений используются пневматические трубки и фитинги:

  • полиуретановые пневматические трубки. Они весьма устойчивы к любым механическим нагрузкам – скручиванию, сдавливанию, перегибам. Такие трубки быстро возвращаются к своему первоначальному виду, они устойчивы к воздействию масла, любых видов топлива, на них не размножаются микробы. Недостатком является неустойчивость к кислотной среде;
  • пневматические трубки из полиамида отличаются высоким качеством полимера, они очень прочные и в то же время гибкие, могут использоваться при достаточно большом разбеге рабочих температур. Могут применяться для транспортировки газов, щелочей, масла, топлива.

Большой ассортимент таких изделий позволяет без труда выбрать деталь на любое промышленное оборудование.

Где лучше приобретать

Фитинги для пневмосистем обычно широко применяются в условиях производства, поэтому их желательно приобретать по результатам тендеров. Это поможет хорошо изучить ассортимент, выбрать оптимальный вариант и значительно сэкономить финансы.

Заключение

Чтобы достигнуть герметичного разветвления на воздухопроводе, или поменять угол движения воздушного потока, применяют фитинги для пневмосистем. Такие детали обеспечивают качественное функционирование всей конструкции. Они помогают создать обширную сеть разветвлений трубопровода или его перехода от одного диаметра к другому.
