Что выбрать, погружной насос или станцию?

Многие владельцы загородных домов сталкиваются с проблемой обустройства независимого бесперебойного водоснабжения своего сооружения. При этом недостаточно только выкопать шахтный колодец или пробурить скважину. Важно выбрать агрегат, который будет поднимать воду со дна гидротехнического сооружения и подавать её к дому. Для этих целей можно использовать как обычный насос, так и целую автоматизированную насосную станцию. Причём людям, неосведомлённым в данном вопросе, порой довольно сложно решить, что больше подойдёт для их частного дома, насосная станция или погружной насос. Конечно, погружной агрегат намного лучше, ведь он может решить сразу несколько задач, но расходы на его покупку не всегда оправданы, поскольку с возлагаемыми задачами может справиться и обычная станция.

Что такое насосная станция?

Это бытовая установка, состоящая из насоса, гидроаккумулятора или накопительного бака, реле управления или поплавкового механизма, фильтра, обратного клапана, который не позволяет воде возвращаться в скважину после выключения насоса, и подающих шлангов. Некоторые более дорогие агрегаты имеют разные функции защиты – от работы «на сухую» и перегрева.

Принцип работы прибора следующий:

1. После открывания крана насос начинает закачивать воду в гидробак, который имеет специальную резиновую мембрану для поддержания в нём определённого давления.
2. Когда давление в гидроаккумуляторе достигает установленного максимума, срабатывает реле и отключает насос. После этого подача воды к потребителю осуществляется за счёт давления, которое создаётся в ёмкости.
3. По мере того, как вода из бака вытекает, давление понижается. Когда оно достигает установленного минимума, датчик снова запускает насос.
4. Если уровень водопотребления небольшой электродвигатель не включается.

Важно: главный недостаток поверхностных насосных станций – сильный шум при работе, поэтому их размещают подальше от дома.

Бытовые насосные установки способны транспортировать воду на расстояние 250-300 м. При увеличении расстояния снижается напор в трубах.

Что такое погружной насос?

Поскольку погружной агрегат устанавливается и работает глубоко в скважине, главной неприятностью для него может стать понижение уровня воды настолько, что она не будет покрывать весь прибор. В таком случае электродвигатель не будет охлаждаться, что приведёт к перегреву и поломке насоса. Поэтому для таких агрегатов очень важна защита от работы «на сухую». Обычно она реализуется в виде поплавкового механизма, размыкающего электрическую цепь при снижении уровня воды.

Схема работы погружного насоса несколько схожа с особенностями функционирования насосной станции. При открывании крана вода перекачивается агрегатом на поверхность, где она может накапливаться в гидробаке или обычной накопительной ёмкости, из которой жидкость поступает к потребителю самотёком. Такую ёмкость устанавливают на чердаке дома. Поскольку из гидробака вода идёт по трубам под давлением, то его можно монтировать в подвале.

Что выбрать?

Чтобы решить, что лучше для вашего дома, насос или станция, вам нужно учитывать не только собственные предпочтения, но и следующие параметры:

• Габариты гидротехнического сооружения (глубину колодца или скважины, а также диаметр ствола).
• Суточные потребности в воде . Для определения этого числа нужно учитывать количество людей, проживающих в доме, а также наличие бытовой техники и санитарно-технических приборов.
• Производительность водозабора . Это показатель объёмов жидкости, которые может давать то или иное гидротехническое сооружение в течение суток.
• Динамический уровень источника определяется как расстояние между поверхностью земли и водным зеркалом после откачивания воды из водозабора на протяжении получаса.
• Статический уровень – это расстояние от поверхности земли до водного зеркала в источнике, которое измеряется при неработающем насосе.
• Удалённость точки водозабора . Здесь нужно учитывать не только расстояние, на котором источник находится от дома, но и глубину залегания воды.
• Концентрация примесей также влияет на выбор агрегата.

Важно: правильный выбор насосного приспособления гарантирует вам стабильный напор в трубопроводе и комфортную эксплуатацию всей системы.

Отличия между насосом и станцией

Как можно догадаться из названия скважинный или погружной насос устанавливается в глубине гидротехнического сооружения и работает в водной среде. При этом агрегат должен быть полностью скрыт под водной гладью. В отличие от него поверхностная насосная установка монтируется на поверхности земли в подвале дома, специально возведённой постройке или утеплённом кессоне.

К преимуществам погружного насосного оборудования можно отнести следующие моменты:

• Поскольку глубинный насос постоянно находится в прохладной водной среде, его электродвигатель надёжно защищён от перегревания.
• Шум от агрегата не слышен ни на поверхности возле источника, ни в доме.
• Поскольку данный прибор имеет компактные размеры, его можно установить даже в узком и глубоком гидротехническом сооружении, не говоря уже о колодце.
• Агрегат позволяет сэкономить место в доме или на территории участка, поскольку устанавливается в недрах колодца или скважины.
• Насос может поднимать воду со значительной глубины (до 40 м).
• Скважинный насос как нельзя лучше подходит для скважин или колодцев сезонного использования. В этом случае для консервации на зиму нужно просто слить воду из системы на поверхности.
• В зависимости от производительности и напора воды можно выбрать подходящий агрегат.

У погружных насосов есть и свои недостатки:

• Каждое открывание крана в доме, даже для того чтобы помыть руки или набрать стакан воды, вызовет запуск агрегата. Поскольку срок службы насоса рассчитан на определённое количество циклов запуска и остановки, это может привести к быстрому износу и выходу из строя. Однако это не касается агрегатов, которые работают с гидробаком.
• Поскольку прибор монтируется глубоко в скважине, то для технического обслуживания и ремонта агрегат каждый раз придётся поднимать на поверхность, что усложняет и замедляет время выполнения работ. Кроме этого бывают ситуации, когда насос застревает в скважине и достать его бывает очень сложно, а порой и невозможно.
• Высокая стоимость.

У насосных станций тоже есть свои недостатки:

• Насосная станция, установленная в доме или возле него, издаёт довольно много шума, который может мешать жильцам.
• Монтаж влечёт за собой дополнительные расходы на звукоизоляцию и утепление подвального помещения, возведение отдельной постройки или оборудование кессона. Кроме того такая установка не позволит вам сэкономить место в доме или на участке.
• Поскольку электродвигатель насосной станции работает на поверхности, то он охлаждается только за счёт перекачиваемой воды. В связи с этим мотор может перегреваться, что приведёт к автоматическому отключению прибора.
• Обычная насосная станция может перекачивать воду с глубины 8-10 м. Для подъёма жидкости из более глубоких недр понадобится укомплектовать агрегат эжектором выносного типа.
• Прибор поддерживает стабильное рабочее давление в системе. Но при определённых условиях он может давать низкий КПД (ограниченный напор и плохая производительность).
• Использование мощного насоса может повлечь за собой перерасход электроэнергии.
• Эффективная работа установки зависит от чистоты перекачиваемой жидкости, поэтому станцию обязательно нужно дополнять фильтрующим приспособлением, которое не входит в стандартную комплектацию.

К преимуществам насосных станций можно отнести их компактность, быстрый монтаж, доступное и простое техобслуживание, приемлемую стоимость. Поскольку станция накапливает необходимые запасы воды в гидробаке, это позволяет агрегату выполнять меньше циклов запуска и остановки, что в итоге позволит продлить срок службы прибора.

Важно: если динамический уровень в вашем гидротехническом сооружении не опускается ниже 8 м, то для обустройства системы водоснабжения лучше выбирать насосную станцию.

Выводы: для небольших и неглубоких гидротехнических сооружений подходят насосные станции. Но если вы хотите обеспечить высокую надёжность и производительность системы водоснабжения при глубокой скважине, то лучше отдайте предпочтение погружному насосу.

Насосная станция или скважинный насос: факторы, влияющие на выбор оборудования

В частных домовладениях, где отсутствует центральное водоснабжение, организация индивидуальной системы доставки воды становится первоочерёдной: вода требуется и в доме и для полива участка.

Тогда-то и встаёт вопрос выбора: насосная станция или скважинный насос?

Сразу стоит отметить, что без рассмотрения конкретных условий, в которых придётся работать выбираемому агрегату, вопрос не имеет ответа. Лучшего, подходящего ко всем условиям эксплуатации, нет и быть не может. Производители давно отдали бы предпочтение в развитии «лучшей» системе, если бы таковая нашлась.

Любые конструкционные схемы имеют преимущества и недостатки. И лучший выбор всегда сводится к тому, чтобы выбрать систему, которая в заданных условиях проявит максимум сильных сторон, а слабые стороны не помешают выполнению устройством своих «прямых обязанностей».

Особенности станций

Доступный вид водозаборного оборудования: разнообразие моделей огромно, начальные цены от 3-4 тыс. руб. на модели отечественного производства и от 5-6 тыс. руб. за насосные станции европейского исполнения.

Принципиальная конструкция проста: насос, накопительный бак (размер имеет значение!), подающие шланги и блок управления.

Основное оборудование находится на земле, подающий шланг – в воде. Обслуживание и профилактический ремонт не представляют трудности, т.к. оборудование находится на поверхности.

Дальнейшее совершенствование конструкции насосов привело к появлению всевозможных систем защиты от перегрева, «сухого хода» и т. д. что, конечно, находит отражение в цене.

Читать еще:  Насосная станция качает воду с воздухом

Принято считать, что насосная станция – шумное оборудование. И в большинстве случаев это действительно так.

Тем не менее, существуют очень тихие агрегаты, которые можно ставить в жилых помещениях, но цены на такие станции (бытовые) начинаются от 50-55 тыс. руб.

Можно подобрать устройство с приемлемым уровнем шума от 20 тыс. руб.

Требования по чистоте воды у насосов обычно высокие, т. к. их предназначение именно в перекачке воды: для дренажа обычно применяется специализированное оборудование. Но совместное использование защитных мембран и наличие на рынке моделей, которые допускают присутствие небольшого количества песка, решают и эту задачу.

Если глубина забора укладывается в 8 м, то среди обширного ассортимента, имеющегося на рынке, найдутся тихие, мощные, с электронным управлением, с защитой от перегрева и «сухого хода» и ещё целым рядом полезных функций.

В этом случае можно сравнивать цены. Решение в пользу той или иной модели насосной станции – это вопрос цены только до глубины забора в 7-8 м.

На глубинах от 8-ми до 20 метров работают эжекторные агрегаты. Цены на них начинаются от 15-16 тыс. руб. На этих глубинах есть альтернатива – скважинные насосы.

Статью о сборке и подключении насосной станции своими руками читайте здесь.

Агрегаты скважинного типа

Когда глубина забора воды находится в интервале от 10 до 80 м, в дело вступают погружные (скважинные) насосы. По-другому с такой глубины воду не поднять.

Эти насосы, как ясно из названия, устанавливают непосредственно в скважине, погружёнными в воду.

Эти насосы не боятся «сухого хода», защита устройств предусматривает своевременное отключение в случае, если воды в скважине будет недостаточно для штатной работы устройства.

Так как устройство работает на большой глубине, его профилактическое обслуживание и ремонт выливается во временные и финансовые затраты.

Погружные насосы делятся на центробежные и вибрационные. В долгосрочной перспективе, специалисты советуют останавливать выбор на центробежных моделях.

Цена на простейшие скважинные насосы начинается от 6-7 тыс. руб., и она напрямую связана с мощностью насоса. Цены на европейские модели среднего уровня начинаются от 35 тыс. руб.

Определение необходимой мощности глубинного насоса для скважины – один из важнейших моментов выбора такого насоса. Более мощный – не значит лучший: вы не сможете использовать весь объём воды, который в состоянии накачать насос, а заплатить за мощность придётся немало.

Существуют погружные насосы и для глубин ниже 80 м (вплоть до 150 м), но эти модели уже никак не отнести к бытовым. Цены на такие устройства очень серьёзные. Выбор и установка глубинного оборудования – удел высококлассных специалистов.

А из этой статьи Вы получите информацию о центробежных скважинных насосах Водолей.

Факторы выбора

В первую очередь, на выбор насосной системы для индивидуального водоснабжения оказывает геология.

От того, как глубоко залегает вода, зависит выбор в пользу того или иного конструкционного решения.

Конечно, это далеко не единственный фактор, но ценовой диапазон на бытовые модели начинается со вполне доступных цен.

Если уровень воды:

• до 7-8 м – насосная станция;
• от 8 до 20 м – насосы с эжектором;
• 10-80 м – погружные (скважинные) насосы;
• ниже 80 – глубинные насосы.

Выбор любого оборудования требует предварительных измерений глубины забора воды и расчётов необходимой мощности и производительности оборудования: глубина забора воды определяет тип агрегата, а, зная параметры, можно подобрать модель с наиболее привлекательной ценой.

Смотрите видео, в котором подробно объясняется, что лучше для определенных условий — насосная станция или скважинный насос:

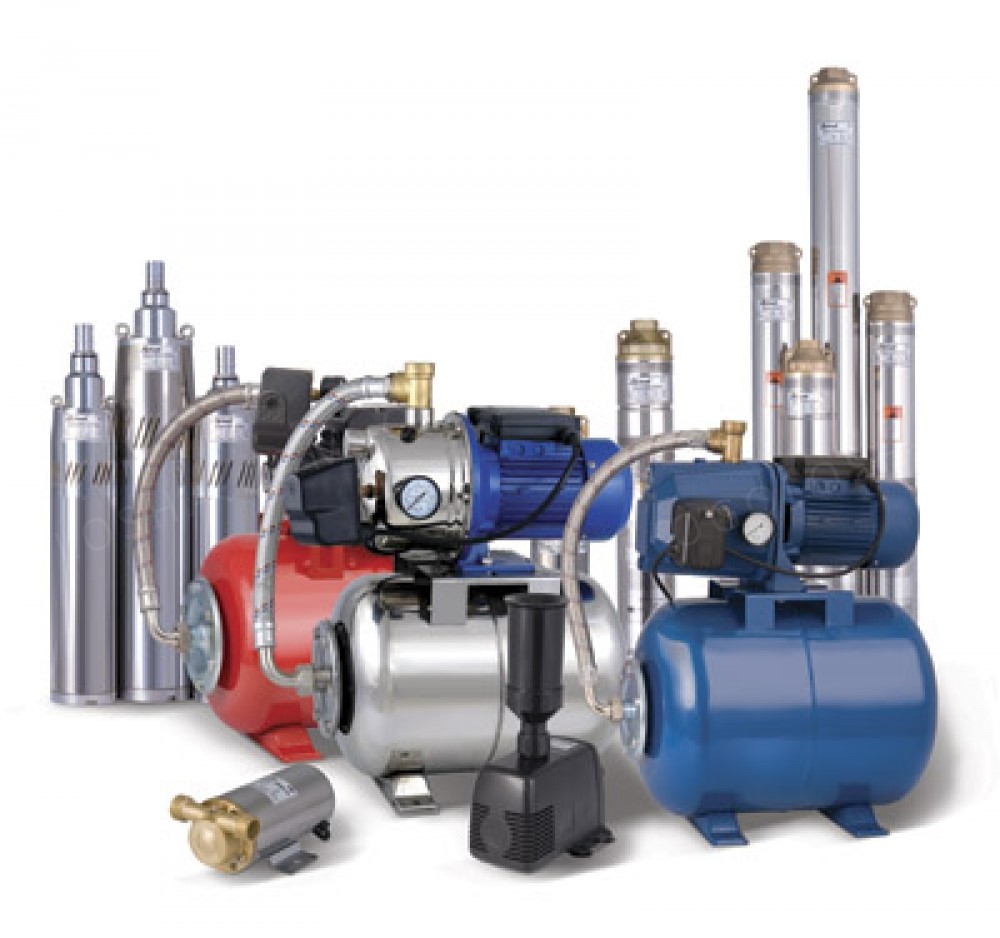

Оборудование для автономного водоснабжения: насосная станция или погружной насос

Обустройство дома на загородном участке или расположенного в населенном пункте, но без возможности подключения к центральным сетям, начинается с решения вопроса о водоснабжении: выбора источника и соответствующего оборудования. И вот в этом случае нередко возникает дилемма о том, что лучше: погружной насос или насосная станция, и какая установка будет работать более успешно и бесперебойно. Вопрос этот имеет и материальный аспект, но учитывать его следует далеко не в первую очередь, так как неоправданная экономия на начальном этапе обернется бытовыми неудобствами и дополнительными расходами во время эксплуатации.

Особенности эксплуатации и принцип работы погружных насосов и станций для автономного водоснабжения

Водоснабжение на загородном или дачном участке может быть организованно из нескольких источников, чаще всего это – колодец или скважина, поэтому выбор оборудования сводится к сравнению характеристик, а также преимуществ и недостатков, которыми обладают погружной насос или станция для автономной системы. И хотя эти две установки используются с одинаковой целью, конструктивно и принципом работы они отличаются друг от друга.

Местом установки и работы погружного насоса является скважина или колодец: этот прибор может эксплуатироваться только в полностью погруженном состоянии, поэтому уровень воды должен быть достаточно высоким. Исключение составляют полупогружные модели, но их использование достаточно ограничено. Охлаждение насоса происходит именно из-за передачи тепла окружающей водной среде. В случае если возможно резкое понижение уровня в источнике, следует предусмотрительно выбирать модель с поплавковым механизмом, который защитит аппарат от перегрева, остановив работу двигателя.

Насосная станция – состоит из нескольких агрегатов, составляющих единую установку для водоснабжения дома в автономном режиме:

• насос – в большинстве моделей используется поверхностный тип, хотя для организации водоснабжения из глубоководной скважины или колодца возможно комплектование погружными моделями;
• гидроаккумулятор – это обязательный элемент насосной станции, который поддерживает постоянный уровень давления в системе, даже при условии одновременного использования нескольких водоразборных точек. Гарантирует определенный запас воды и обеспечивает работу насоса в щадящем режиме, так как последний включается не после каждого открывания крана в доме, а только когда уровень воды в накопителе снизится ниже определенной отметки;
• блок управления.

Кроме того, в комплектацию насосной станции входит реле давления и манометр, обратный клапан и некоторых другие элементы, которые не являются обязательной опцией.

Что нужно учесть при выборе насосного оборудования для загородного дома или дачи

Чтобы определиться с тем, что окажется оптимальным для водоснабжения загородного дома или дачного участка (насос погружного типа или для бесперебойной работы нужна будет станция), зависит от многих факторов:

• суточный расход воды и характер потребления: постоянный, сезонный и т.д.;
• дебит и динамический уровень воды в скважине или колодце;
• статический уровень, то есть расстояние от поверхности земли до зеркала воды;
• глубина источника и диаметр обсадной трубы (для скважины);
• удаленность источника воды от точек водоразбора.

Кроме того, следует принимать во внимание и качество перекачиваемой воды и, особенно поинтересоваться содержанием в ней нерастворимых частиц и песка. В этом случае следует предусмотреть установку специальных фильтров или приобретать оборудование, рассчитанное для эксплуатации с жидкостью такого качества.

Для организации водоснабжения из колодца, глубина которого не превышает 8-10 м, можно выбрать любой вид оборудования, для скважины однозначно придется покупать погружной насос. Важно при этом учесть и такую особенность эксплуатации насосной станции как необходимость обеспечения плюсовой температуры в помещении, в котором она установлена, поэтому если ее решено монтировать в кессоне, то необходимо позаботиться о его теплоизоляции. Это не касается случаев, когда эксплуатация станции происходит только в теплое время года: перед началом сезона ее легко установить и подключить, а по окончании – демонтировать и отправить на зимнее хранение.

Сравнение основных преимуществ и недостатков эксплуатации погружных насосов и станций автоматической подачи воды

Выбирать погружной насос для автономного водоснабжения следует, прежде всего, в том случае, если глубина источника превышает 8 метров. Но это не единственная причина, среди других следует обозначить:

• большой эксплуатационный ресурс;
• надежность;
• бесшумная работа установки;
• компактный размер оборудования;
• высокий КПД, при относительно небольших затратах электроэнергии;
• возможность выбора модели насоса в зависимости от диаметра обсадной трубы, потребностей в воде и других параметров.

Но следует обратить внимание и на некоторые недостатки и неудобства эксплуатации:

• относительно высокая стоимость оборудования;
• сложность поддержания постоянного давления в трубах;
• сложность обслуживания и ремонта, так как требуется демонтаж, то есть поднятие насоса на поверхность.

Важно обозначить и еще один плюс использования погружного насоса, а именно – возможность его эксплуатации вместе с гидроаккумулятором. В этом случае удается добиться постоянного давления в системе, даже при одновременном водоразборе из нескольких точек, а кроме этого насос работает в щадящем режиме, то есть его включение не привязано к открыванию крана, а регулируется давлением в накопительной емкости.

Насосные станции удобны при подъеме воды с небольших глубин и отличаются следующими положительными характеристиками:

• имеют довольно компактные размеры;
• не представляют сложности в монтаже, который вполне можно выполнить самостоятельно;
• доступны для обслуживания и ремонта;
• цена станций значительно ниже, в сравнении с погружными насосами.

Читать еще:  Часто включается насосная станция при наборе воды

Из недостатков нужно учитывать:

• шумность в работе;
• необходимость проведения монтажа в отдельном помещении с соответствующими температурными характеристиками, что заметно приводит к удорожанию установки оборудования;
• невысокий КПД;
• меньший эксплуатационный ресурс (в сравнении с погружными насосами).

Бесперебойное водоснабжение является важной составляющей комфортного проживания в частном доме или на даче, поэтому при выборе насосного оборудования важно учесть все ключевые моменты и факторы. Полезной может оказаться помощь специалистов компании «Alfatep», которые помогут подободрать оборудование с учетом объемов и характера водопотребления, а для этого следует или позвонить по телефону в любой филиал, или задать вопрос на сайте интернет-магазина.

Доставка заказа на объект может быть выполнена нашей транспортной службой, а монтаж оборудования рекомендуем доверить профессиональным мастерам, которые произведут все работы оперативно и качественно.

Что такое насосная станция и чем она отличается от насоса?

Когда нужно забрать воду из одного места и транспортировать ее в другое, к примеру, воду из колодца нужно доставить в дом, многие скажут: «нужен насос». Конечно, устройство по автоматической перекачке воды, которым является насос, лучшая альтернатива хождению по воду с ведрами и коромыслом. Но человек постоянно стремится повысить уровень своего комфорта и облегчение физического труда, вследствие чего появляются все новые и новые устройства и механизмы. Так сейчас многие, говоря об автономном водоснабжении, упомянут о необходимости подключения насосной станции, а не просто насоса.

Действительно, когда мы слышим впервые «насосная станция», возникает образ некоторого массивного сооружения или даже предприятия, как например электростанция, только с насосами. В действительности в быту насосной станцией называют небольшую систему, состоящую из нескольких элементов, среди которых главное место занимает насос, которая обеспечивает автоматическую подачу воды с постоянным давлением. Мы уже говорили о повышении бытового комфорта для человека, так вот, постоянный напор воды в водопроводе – это уже привычный для городского человека фактор комфорта. Обеспечение постоянного давления воды в водопроводе необходимо для постоянного напора воды в кранах, для равномерного смешивания горячей и холодной воды в смесителях, а также для корректной работы стиральных и посудомоющих машин. Природные источники воды, будь то колодец или скважина, не могут непрерывно давать постоянный объем воды, уровень воды в них падает при разборе и возобновляется через какой-то промежуток времени. Постоянно работающий насос, нагнетая воду в замкнутую систему водопровода, может скоро вывести её из строя или выйти из строя сам. Постоянная работа насоса требует много электроэнергии. Включение насоса при каждом потреблении воды, даже незначительном, не обеспечит ожидаемый уровень комфорта.
Для оптимизации работы насоса и поддержания определенного давления воды в водопроводе используют гидроаккумуляторы. Гидроаккумулятор – это устройство, представляющее собой металлическую емкость с резиновой перегородкой или грушей внутри, устроенной так, что с повышением объема воды, нагнетаемой в эту емкость, повышается давление, под которым вода находится в этой емкости. Таким образом, один раз заполнив водой гидроаккумулятор, он будет способен отдавать воду под давлением (с постепенно уменьшающимся) без каких-либо затрат электроэнергии.

Рисунок 1. Цикл работы гидроаккумулятора

Гидроаккумулятор является вторым основным элементом насосной станции.

Насосная станция, как устройство призванное в автоматическом режиме обеспечивать подачу воды с постоянным давлением, содержит смонтированные в единый агрегат: насос, гидроаккумулятор и элементы автоматического управления работы насоса. Сам насос качает воду, гидроаккумулятор оптимизирует работу насоса и поддерживает давление и запас воды. Автоматика насосной станции в основном обеспечивает автоматическое выключение насоса при достижении требуемого уровня давления воды в водопроводе и автоматическое его включение при понижении давления ниже допустимого уровня. Различные модели автоматических насосных станций оборудуются различными элементами автоматики, призванными повысить безопасность и вариативность настроек работы насоса.

Рисунок 2. Классическая бытовая насосная станция типа UGP-1203SL

Различные производители выпускают различные модели автоматических насосных станций для воды, при этом компоновка основных элементов станции в большинстве случаев остается такой, как представлено на Рисунке 2.
Итак, автоматическая насосная станция является во многих случаях оптимальным решением задачи по обеспечению стабильной работы автономного водоснабжения, в том числе водоснабжения загородного дома. Единое устройство избавит Вас от сложностей компоновки всех необходимых элементов системы водоснабжения, их настройки и ошибок монтажа. Тем не менее, при установке и автоматической насосной станции необходимо знать, как ее подключить.
Как подключить насосную станцию?
В комплекте к почти любой насосной станции Вы найдете схему подключения и правила ее эксплуатации. При этом остается вопрос размещения автоматической насосной станции при ее включении в единую систему водоснабжения.
Основными факторами, определяющие место размещения насосной станции, являются:
• Подвод электроэнергии
• Удаленность от источника воды
• Удаленность от системы водопровода
• Звукоизоляция (шум от работы станции)
• Температура окружающей среды (работа только при положительных температурах)
• Простота доступа для технического обслуживания
• Сохранность оборудования
Принимая во внимание эти факторы, вы можете найти различные варианты размещения Вашей насосной станции. Приведем некоторые варианты размещения станции в системе автономного водобеспечения загородного дома:

— относительная сложность монтажа, сложность технического обслуживания, менее благоприятная рабочая среда по сравнению с теплым сухим помещением.

Обрати внимание на подготовку самой площадки, на которой будет фиксироваться насосная станция. В процессе работы станция создает определенный уровень вибрации. Надежное крепление насосной станции в случае размещения в колодце является очень важным.
Для снижения уровня вибрации рекомендуется при всех способах размещения при фиксации насосной станции к своему рабочему месту, использовать резиновую подложку, толщиной до нескольких сантиметров.

— относительная сложность технического обслуживания, дополнительное обеспечение сохранности, менее благоприятная рабочая среда по сравнению с теплым сухим помещением.

— удаленность от источника, необходимо пространство в периметре дома, возможная сложность доступа для технического обслуживания.

— удаленность от источника, необходимо пространство в периметре дома, возможная шумность.

Монтаж и установка автоматической насосной станции можно осуществить своими силами, имея небольшие навыки по выполнению сантехнических работ. Выбор же насосной станции лучше доверить специалистам, которые смогут произвести расчет требуемой мощности насоса и размера гидроаккумулятора на основании характеристик Вашей скважины или колодца, а также планируемого потребления воды.

По опыту фирмы Насосы Ампика, реальный срок службы реле давления (самых разных марок и фирм) в закрытом сыром непроветриваемом помещении составляет примерно 1,5-3 года, после этого срока электроконтакты превращаются в ржавую труху. Чтобы этого избежать, можно вынести реле давления наружу, но это требует лишних шлангов и проводов, к тому же механическое реле ощутимо щёлкает при срабатывании.

В заключении хотелось бы отметить, что все разнообразие существующих насосных станций не ограничивается описанными в этой статье, например бытовая станция водоснабжения может быть не только с питанием от сети 220 вольт, но и низковольтовой, питающейся от аккумулятора напряжением 12 или 24 вольта (они часто применяются для домов на колёсах, или в местах без промышленного электричества), например станция на базе насоса UP10
Бывают насосные станции и без гидроаккумуляторного бака, например:
— с блоком контроля потока (насос включается всегда, когда есть хоть малейшее потребление воды) AGP-1201S
— компактный моноблок со втроенными блоком пусковой автоматики и маленьким расширительным бачком Grundfos MQ
— с автоматом плавной регулировки частоты вращения вала насоса в зависимости от давления Espa Tecnoplus.

Кроме того, выше рассмотрены только станции водоснабжения с поверхностными самовсасывающими насосами. А ведь если источником воды служит скважина, то логично примерно такую же станцию сделать на основе специального погружного насоса Скважина. Насос будет бесшумно работать на глубине, а в доме останутся только бак, реле давления и соединительные элементы.

Но это все уже другая, но не менее интересная тема для новых статей.

Как выбрать погружной насос (2018)

Погружной или поверхностный?

Первые электрические насосы были поверхностными. С задачами по добыче чистой воды из водоемов и неглубоких колодцев они справлялись, но с увеличением глубины возникали сложности. Для того чтобы поднять воду с большой глубины, во всасывающем шланге требовалось создать сильное разрежение – это накладывало повышенные требования к материалу шланга и к механизму насоса.

Те же проблемы возникали при откачке «тяжелых» загрязненных вод, с большим количеством включений разного размера.

У погружных насосов этих проблем нет. Поэтому, несмотря на некоторое усложнение конструкции и повышенную цену, скважинные насосы оказались весьма востребованы – особенно с увеличением объемов частного домостроения.

В последнее время скважинные насосы значительно подешевели, но все равно вихревой или центробежный поверхностный насос стоит заметно дешевле аналогичного погружного.

Впрочем, у погружных насосов есть и другие достоинства, позволяющие конкурировать им с поверхностными даже на чистой воде и на небольших глубинах:

Читать еще:  Самодельная насосная станция своими руками

— работу погружных насосов не слышно с поверхности, они практически бесшумны;

— поскольку температура на большой глубине всегда выше 0, погружной насос способен работать зимой без дополнительного обогрева;

— у погружного насоса меньше риск работы «всухую» и, соответственно, поломки из-за перегрева.

А при откачке сточных вод и фекальных масс, при поднятии воды с больших глубин – у погружных насосов практически нет конкурентов.

Характеристики погружных насосов

Вид насоса.

Садовые насосы используются для организации полива и реже водоснабжения на садовых участках и в небольших частных домах. Забор воды осуществляется из скважин, колодцев, естественных и искусственных водоемов. Характеризуются невысокой ценой и средними возможностями.

Скважинные насосы предназначены для организации водоснабжения частных домов с забором воды из скважин и колодцев. Способны поднимать воду с большой глубины (до 100 м) и создавать на выходе значительное давление, обеспечивающее хороший напор на втором-третьем этажах и выше.

Но для организации водоснабжения частного дома одного насоса недостаточно. Как минимум, нужны еще гидроаккумулятор и реле давления. Такой комплект называется насосной станцией.

Дренажные насосы предназначены для откачки дренажных вод – грунтовых и поверхностных (ливневых или талых). Глубина подъема и создаваемый напор у таких насосов невысоки, зато они имеют высокую производительность и нетребовательны к чистоте воды.

Среди дренажных насосов выделяются бочковые, предназначенные для откачки воды из резервуаров. Чаще всего используются для организации ручного полива из бочек с дождевой водой. Телескопическая труба с крюком позволяет легко закрепить насос за край резервуара, выставив необходимую глубину, а автоматика отключит подачу воды при осушении бочки.

Фекальные насосы также являются разновидностью дренажных, «заточенных» под конкретную задачу – откачку сточных вод и фекальных масс.

Механизм насоса.

Вибрационныепогружные насосы имеют самую простую среди всех насосов конструкцию. Вибрационный насос состоит из корпуса, мощного электромагнита и штока с клапаном, двигающегося под воздействием электромагнитной силы.

Такие насосы надежны, неприхотливы и недороги. Неудивительно, что у садоводов и дачников именно вибрационные насосы пользуются наибольшей популярностью. Но есть у них и недостатки – производительность их невысока, да и максимальная глубина погружения редко превышает 5 м. Кроме того, при работе они создают в водной среде сильную вибрацию, поднимая муть со дна и стенок колодцев и скважин. Поэтому для водоснабжения вибрационные насосы используются нечасто.

Вихревые и центробежные насосы имеют в составе электродвигатель, вращающий рабочее колесо.

У вихревых насосов вход и выход воды идет по касательной к колесу. Вращаясь, колесо захватывает жидкость из входного патрубка, проводит по кругу и выбрасывает в выходной.

Особенностью вихревого насоса является малое (до 0,2 мм) расстояние между корпусом и лопатками, поэтому такая конструкция применяется только для чистой воды с минимумом механических включений. Даже малое содержание песка в перекачиваемой воде приводит к быстрому износу корпуса и лопаток насоса и к падению его производительности.

Вихревые насосы характеризуются высоким напором при небольшом расходе, поэтому они часто применяются для снабжения водой частных домов: расход в них невелик, а высокое давление позволяет создать хороший напор на всех этажах здания. Правда, КПД вихревых насосов ниже, чем у центробежных.

У центробежных насосов вода поступает в центр вращающегося колеса, разгоняется лопатками и выбрасывается наружу под действием центробежной силы. Отличаются высокой производительностью.

Эта конструкция менее требовательна к чистоте воды, но напор у центробежных насосов обычно ниже, чем у вихревых. Центробежными являются практически все дренажные насосы. Многие скважинные насосы также имеют такую конструкцию и позволяют организовать водоснабжение, даже если вода из скважины идет с некоторым содержанием песка и глины.

Потребляемая мощность определяет производительность и напор насоса. Но два насоса с одинаковой мощностью могут сильно отличаться в производительности и создаваемом давлении. Поэтому при выборе насоса следует руководствоваться другими параметрами, а мощность использовать для проверки честности производителя. Если в линейке схожих по прочим параметрам насосов какая-то модель имеет заметно меньшую мощность, то к ней следует отнестись с подозрением. Особенно, если она выпущена малоизвестным производителем.

Производительность показывает, какой объем воды прокачивается насосом за определенное время. Требуемая производительность насоса зависит от множества других параметров: назначения насоса, глубины забора, дебета скважины, архитектуры и протяженности системы, количества точек разбора, диаметра труб и т.д.

Для водоснабжения требуемую производительность можно ориентировочно посчитать, исходя из того, что расход на полностью открытом водопроводном кране должен составлять минимум 10 л/мин.

Тогда, умножив количество одновременно открытых кранов на 10 и добавив 20-30% запаса, можно получить ориентировочную производительность системы водоснабжения. Так, если допустить, что в доме могут быть одновременно открыты три крана, то производительность насоса должна быть не менее 3*10*1,2 = 36 л/мин.

Для полива оценку требуемой производительности давать сложно, потому что расход на одном поливальном устройстве может составлять как менее литра в минуту (в небольших капельных системах), так и десятки литров в минуту (в дождевателях).

Если очень грубо, то производительности до 20 литров в минуту хватит для работы большой капельной системы, одновременной работы одного-двух дождевателей или для ручного полива.

Для одновременной работы нескольких дождевателей, поливающих площадь 3-5 соток, потребуется производительность около 30 литров в минуту.

Для полива площади в 10 соток потребуется производительность в 60-80 литров в минуту.

Имейте в виду, что паспортную производительность насос обеспечивает при нулевой высоте подъема. И для полива, и для водоснабжения, чем на большую высоту поднимается вода, тем производительность насоса ниже. В руководстве по эксплуатации насоса обычно даются графики её зависимости от высоты подъема.

Максимальная глубина погружения определяет, на какое максимальное давление рассчитан насос, и как глубоко его можно опустить ниже поверхности воды.

При выборе скважинного или колодезного насоса ориентируйтесь на максимальный уровень грунтовых вод (обычно бывает весной). Учтите также, что многие насосы рекомендуется располагать на некотором расстоянии от дна (особенно – скважинные насосы с нижним забором).

Так, если глубина скважины 18 м, уровень воды весной находится в 2 м от поверхности, а насос вы планируете расположить в 50 см от дна, то максимальная глубина погружения насоса должна быть не менее 18-2-0,5 = 15,5 м.

Подъем воды определяет давление, создаваемое на выходе насоса, и показывает, на какую высоту насос способен поднять воду.

Параметр особенно важен для скважинных насосов и при организации водоснабжения – производительность насоса падает с каждым метром подъема, что при расчете обязательно надо учитывать.

Для ориентировочного расчета требуемого подъема воды используется следующая формула: H = 10P + ΔP + ΔH, где P –давление в верхней точке разбора (обычно 2,5-3 бара). ΔP – потери давления на горизонтальных участках трубопровода, примерно считается как 10% от суммарной длины горизонтальных участков. ΔH – перепад высоты между минимальным уровнем грунтовых вод и высотой самой верхней точки разбора. Для лучшего напора воды и для предотвращения падения напора с износом деталей насоса, имеет смысл предусмотреть запас в 20-30%.

Например, если длина горизонтальных участков трубопровода составляет 10 м, вода в самое сухое время года находится на глубине 3 м, а верхняя точка разбора – кран на втором этаже – расположен в 6 м от земли, то требуемый подъем воды будет: Н=10*3+0,1*10+9 = 40 м, с учетом запаса – 50 м.

Забор воды. Насосы с верхним забором удобны тем, что их зачастую можно ставить на дно колодца или скважины, снижая нагрузку на несущий трос, корпус насоса и трубопровод. Также у насосов с верхним забором ниже риск попадания донного ила и песка внутрь насоса. С другой стороны нижний, забор позволяет откачать больший объем воды – это может быть важным на скважинах с небольшим дебетом или при осушении резервуаров и затопленных помещений.

Но имейте в виду, что не всякий насос допускает работу без полного погружения. Многие скважинные насосы охлаждаются за счет внешней воды и при выходе корпуса из воды могут перегреться и выйти из строя.

Датчик сухого хода необходим для любого насоса, работающего в автоматическом режиме, особенно если объем откачиваемой жидкости ограничен (резервуары, помещения, колодцы и скважины с небольшим дебетом). Если датчик сухого хода отсутствует в комплектации насоса, его следует докупить отдельно и подключить насос через него.

Допустимый диаметр твердых частиц. Перекачка воды с частицами большего диаметра может привести к износу элементов конструкции или к заклиниванию крыльчатки и выходу насоса из строя. Имейте в виду, что сервисные центры отказывают в гарантийном ремонте насосов, если при разборке неисправного насоса обнаруживаются твердые частицы размером больше допустимого.
