Пневматические трубки (пневмотрубки) предназначены для соединения пневматических компонентов (пневмокомпонентов). Пневмотрубки изготавливаются из полиуретана, полиамида, полиэтилена и фторопласта. Имеют высокие механические характеристики и устойчивы к воздействию химических веществ (масел, растворителей и т.д.).
Полиамидные трубки предназначены для подачи дизельного топлива, бензина, масел и воздуха с частицами незамерзающих жидкостей и служат более практичной и дешевой заменой медным трубкам в пневматических системах, топливных системах в автоиндустрии и т.д. Полиамидные (нейлоновые) трубки гладкие внутри и снаружи, очень гибкие и термостойкие.
Полиуретановые трубки предназначены для передачи воздуха в пневмосистемах. Такие трубки устойчивы к низким температурам, попаданию солнечных лучей, воздействию газов, химических жидкостей (топливо, масла, щелочи). Всегда в наличии метрические и дюймовые наружные диаметры
Полиэтиленовые трубки также предназначены для подачи сжатого воздуха в компрессорных системах, подачи воды, химических жидкостей. Изготавливаются из полиэтилена как низкой (LD), так и высокой (HD) плотности.
Силиконовые трубки предназначены для подачи горячей и холодной воды, пищевых и химических жидкостей. Часто используются в кофеварках и кофемашинах
Фторопластовые (тефлоновые) трубки используются в пищевой, медицинской и химической промышленности для транспортировки агрессивных химических веществ, медицинских препаратов, напитков. Наивысшая химическая и физическая стойкость к воздействию окружающей среды. Производятся из политетрафторэтилена (PTFE).
У нас Вы сможете купить пластиковые пневмотрубки (пневматические трубки), позвонив по телефону (812) 666-3636. Мы Вас обязательно проконсультируем и подберем наиболее подходящий Вам вариант.
Трубка фторопластовая (тефлоновая) PTFE
Трубка полиамидная Рилсан PA PHL
Пневматическая трубка средней жесткости из полиамида (нейлона) PA12 RILSAN тип TRN, Festo PAN, соответствует DIN 74324 — DIN 73378, ISO 7628. Возможен заказ на трубки из полиамидов PA6 и PA11. Рабочее давление от 8 Атм Диапазон рабочих температур: -20°С +80°С , полиамидная трубка в черном цвете до +100°С Диаметры наружный/внутренний (мм): 3/2; 4/2; 4/2.5; 5/3; 6/4; 8/5.5; 8/6; 10/7; 10/8; 12/9; 12/10; 14/11; 15/12; 16/12; 18/14.
Легкая прочная полиамидная (нейлоновая) пневмотрубка, химически устойчивая к маслам и топливу, жирам, растворителям. Применяется в пневматических и тормозных системах, компрессорах, пневмоподвесках. Самый универсальный пневмотрубопровод.
Стандартные цвета: белый полупрозрачный (neutral), черный ( t°С от — 50 до 100°С), желтый, синий, красный.
Особо гибкие полиуретановые трубки даже при низких температурах. Отличная устойчивость к механическим нагрузкам. Применяются в пневматических и тормозных системах.
Эластичная пневмотрубка из ПВХ (тип PV) Крепится фитингами с накидной гайкой Диапазон рабочих температур: 0°С +40°С Рабочее давление от 28 Атм Диаметры наружный/внутренний (мм): 6/4, 8/6, 10/8, 12/10
Гибкие пневмотрубки высокого давления. Отличная устойчивость к механическим нагрузкам и высокому давлению.

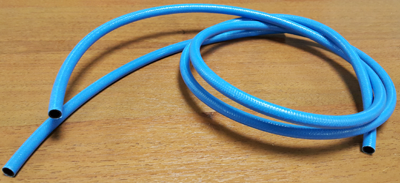

Пневмотрубка
Пневмотрубка предназначена для соединения компонентов пневматических систем с целью передачи воздуха. Полиэтиленовая трубка (PE) используется в пневмосистемах низкого давления. Полиуретановая (PU) — в системах стандартного давления. Полиамидная трубка (PA) применяется для передачи воздуха в пневматических системах с повышенным давлением воздуха.
Пневмотрубка полиуретановая (PU)
Бухта (PU)
Внутренний диаметр, мм
Наружный диаметр, мм
Длина, м
Рабочее давление, бар
Радиус изгиба, мм
2,5x4x100
2,5
4
100
10
10
4x6x100
4
6
100
10
15
5x8x100
5
8
100
10
20
6x8x100
6
8
100
6
23
7x10x100
7
10
100
10
25
8x12x100
8
12
100
10
35
10x14x100
10
14
100
8
45
12x16x100
12
16
100
8
70
13x16x100
13
16
100
6
80
Основные характеристики:
Легкость, гибкость, эластичность, стойкость к истиранию;
Пневмотрубки предназначены для соединения различных элементов пневмосистемы при помощи фитингов. В зависимости от сферы применения и соответствующих требований — могут быть изготовлены из различных материалов: полиэтилен, полиуретан или полиамид. Для удобства имеют различные цвета (синий, красный, зеленый, желтый, черный), так же могут быть прозрачными.
Пневмотрубки из полиэтилена (PE) являются наиболее доступными по стоимости и применяются в пневмосистемах с невысоким давлением. Материал устойчив к щелочам и кислотам, выдерживает температурные колебания, является диэлектриком. Подходит для использования в пищевой промышленности. Однако, обладает высокой текучестью при чрезмерных нагрузках.
Пневмотрубка из полиуретана (PU) также применяется в пневмосистемах с невысоким, стандартным давлением. Полиуретан устойчив к щелочам, маслам, топливу и озону. Не предназначен для работы с эфирами, кетонами и кислотами. Переносит механические нагрузки, обладает абразивной устойчивостью, а также стойкостью к истиранию, гидролизу и микроорганизмам. Эластичен и быстро возвращаются к своей первоначальной форме, имеют гладкую внутреннюю и внешнюю поверхность. Выдерживает прямые солнечные лучи. При слишком высоких температурах становится хрупким, при низких – гибким.
Пневмотрубка из полиамида (PA) относится к нейлоновым, используются в пневмосистемах со стандартным и повышенным давлением. Данные пневмотрубки находит свое применение в робототехнике и машиностроении. Хорошо переносят скачки температур, имеют высокую гибкость и гладкую поверхность. Подходят для работы с дизельным и бензиновым топливом, маслами, жирами, растворителями и озоном. Отличается жесткостью и сравнительно большим радиусом изгиба.
Материал/Условия
Полиэтилен (PE)
Полиуретан (PU)
Полиамид (PA)
Рабочее давление
от 4,5 Атм
от 6 Атм
от 8 Атм
Рабочая температура
-20°C до +60°C
-30°C до +80°C
-40°C до +80°C
Шланги спиральные из полиуретана используются для соединения подвижных частей системы, а также для подключения продувочных пистолетов.
Трубка продается в бухтах (по 100-200 метров), а также отрезками от 5-ти метров. Спиральная трубка имеет в длину 10 метров и отпускается штучно. В наименовании пневмотрубки обычно указывается наружный и внутренний диаметр. К примеру, наиболее популярна трубка PU-8/6. Данная маркировка указывает на материал изготовления — полиуретан (PU), на наружный диаметр (8 мм) и внутренний (6 мм). Толщина стенок составляет 1 мм. Для подключения трубки к фитингу – ее следует подрезать под прямым углом. В этом случае трубка надежно зафиксируется, а пневмосистема будет герметичной.
Фитинги для пневмосистем – виды, характеристики, применение
Любая работа пневматической системы является эффективной, если в ней присутствует хорошая герметичность всех стыковых соединений и отсутствуют утечки воздушного потока. Для решения такой задачи применяют специальные элементы – фитинги для пневмосистем,именно они позволяют обеспечить высокую плотность всей конструкции и ее надежное функционирование.
Фитинги для пневмосистем производятся с резьбой из различных видов материалов, таких, как:
различные виды металла;
нержавейка повышенной устойчивости к кислой среде;
технополимеры современного поколения;
комбинированные материалы.
Фитинги, изготовленные из нержавеющей стали, можно применять при постоянной температуре до 200 градусов. Использование фитингов из различных полимеров существенно снижает стоимость трубопроводной конструкции при сохранении всех эксплуатационных характеристик. Выбор соединительной арматуры, представленный на современном рынке, довольно велик, здесь можно найти цанговые соединения, соединения с гайками и другие виды.
Разновидности фитингов для пневмосистемы
Виды фитингов для пневмосистем и основная характеристика
Пневматическими называются соединительные детали, которые находятся в непосредственном контакте с воздухом или газом. Эти соединительные элементы обеспечивают полную герметичность всей конструкции системы, а также позволяют повернуть или разветвить основной трубопровод. Такие детали весьма функциональные и долговечные.
Все соединительные элементы для пневмосистем, представленные в ассортименте производителя, адаптированы под высокие температуры, и могут служить в условиях контакта с кислотой и щелочью, не изменяя своих основных характеристик на всем периоде службы. Они подразделяются на такие виды:
фитинги для регулировки основного воздушного потока. При помощи таких элементов возможно изменять характеристики циркулирующей воздушной массы, что используется в работе разнообразных устройств – глушителей, пневмодросселей, различных регуляторов и прочих подобных механизмов. Эти пневмофитинги производятся из современных, высокопрочных материалов, чаще всего это различные сплавы;
цанговые фитинги для пневмосистем – такая соединительная арматура имеет высокую скорость демонтажа. Обычно такие детали используют для труб, их очень легко монтировать и демонтировать при необходимости.
Применение
Частоиспользуемые фитинги для пневмосистемы
Назначение пневматических фитингов заключается в их участии в монтаже пневмосистемы для хорошей герметизации и контроля потока по ходу всего воздухопровода. Их можно с успехом применять для прокачки отфильтрованного воздуха и в водопроводных конструкциях, где необходимо создать очень герметичные стыки на трубах. При использовании на водопроводах нужно хорошо подбирать материал, из которого изготовлено соединение, от этого будет зависеть функционирование всей водопроводной конструкции и степень чистоты воды, поступающей к конечному потребителю.
Все пневмофитинги можно разделить по конструктивным особенностям. Они делятся на такие различные элементы:
прямые фитинги – применяются для надежного соединения двух труб одного диаметра на прямом участке трубопровода;
угловые – необходимы для изменения направления общего потока на разный угол;
тройники – позволяют разветвить общий поток и направить воздушную среду по разным направлениям, такие изделия обычно очень прочные;
переходники – нужны для соединения труб разного диаметра или с разной толщиной стенок;
соединители – соединяют трубы одного или разных диаметров. Возможен стык труб, изготовленных из разных материалов;
заглушки – устанавливаются на трубопроводе, если движение потока дальше не запланировано. Обеспечивают очень высокую герметичность.
Часто пневматические фитинги применяют в системах, где требуется очистка воздушной массы. Такие элементы хорошо держат высокое давление до 12 бар и рабочую температуру от -10 до +70 градусов.
Выпускаются из высокопрочного пластика, по типу соединений делятся на:
быстроразъёмные пневматические фитинги;
резьбовые соединительные элементы.
Изготавливается такая соединительная арматура чаще всего из специального полимера, который по своим функциональным характеристикам лучше металла и обычного полимерного материала. Такие детали полностью устойчивы к коррозии, у них повышенный запас жесткости и они представлены большим ассортиментом с разным диаметром. Монтаж таких соединений производится исключительно вручную, чтобы не повредить изделие. Необходимо несильное нажатие, для того, чтобы пневматические трубки вышли из колец.
Пневматические фитинги из полимерных материалов пользуются большим спросом у промышленных потребителей. На производстве их используют для блоков подготовки, обработки и транспортировки. Ходовыми моделями, используемыми на предприятиях, являются фильтры, различные регуляторы, пневматические клапаны, пневматические цилиндры, маслораспределительные системы и другие промышленные устройства.
Достоинства и недостатки пневмофитингов
Фитинги для пневматических систем имеют свои достоинства и недостатки. К достоинствам можно отнести:
обеспечивают высокую герметичность стыков;
могут эксплуатироваться при различных температурах рабочего потока;
долговечность – не теряют своих характеристик на протяжении всего срока службы;
легко монтировать и демонтировать.
К недостаткам можно отнести только:
неустойчивость некоторых видов пневмофитингов к кислотам.
Типы пневмосоединений
Чаще других используют такие разновидности соединений:
ерш с различными видами резьбы;
переходники для разнообразных размеров труб;
угловая стыковка труб с внутренней и наружной резьбой;
угловые стыковки с комбинированной структурой резьбы;
тройники разного размера с комбинированной системой резьбы;
тройники со стандартной резьбой;
Т- и Y- образные тройники с различными видами резьбы;
крестообразные фитинговые соединения;
муфты для перехода с размера на размер;
Пневматические фитинги для аналогичных систем
В качестве надежных соединений используются пневматические трубки и фитинги:
полиуретановые пневматические трубки. Они весьма устойчивы к любым механическим нагрузкам – скручиванию, сдавливанию, перегибам. Такие трубки быстро возвращаются к своему первоначальному виду, они устойчивы к воздействию масла, любых видов топлива, на них не размножаются микробы. Недостатком является неустойчивость к кислотной среде;
пневматические трубки из полиамида отличаются высоким качеством полимера, они очень прочные и в то же время гибкие, могут использоваться при достаточно большом разбеге рабочих температур. Могут применяться для транспортировки газов, щелочей, масла, топлива.
Большой ассортимент таких изделий позволяет без труда выбрать деталь на любое промышленное оборудование.
Где лучше приобретать
Фитинги для пневмосистем обычно широко применяются в условиях производства, поэтому их желательно приобретать по результатам тендеров. Это поможет хорошо изучить ассортимент, выбрать оптимальный вариант и значительно сэкономить финансы.
Заключение
Чтобы достигнуть герметичного разветвления на воздухопроводе, или поменять угол движения воздушного потока, применяют фитинги для пневмосистем. Такие детали обеспечивают качественное функционирование всей конструкции. Они помогают создать обширную сеть разветвлений трубопровода или его перехода от одного диаметра к другому.
Материал изготовления таких соединений обязательно учитывают при монтаже всего воздухопровода, чтобы достигнуть максимальной плотности стыковки труб. Такой материал должен обязательно выдерживать различные нагрузки, например, перепады давления в системе, и адекватно реагировать на агрессивное воздействие окружающей среды. Современные фитинги для пневматических систем отвечают повышенным требованиям, они способны выдерживать любые нагрузки, обеспечивают надежность соединениям и сохраняют работоспособность всей конструкции трубопровода в течение длительного времени.
Пневмотрубка из полиуретана (PU) также применяется в пневмосистемах с невысоким, стандартным давлением. Полиуретан устойчив к щелочам, маслам, топливу и озону. Не предназначен для работы с эфирами, кетонами и кислотами. Переносит механические нагрузки, обладает абразивной устойчивостью, а также стойкостью к истиранию, гидролизу и микроорганизмам. Эластичен и быстро возвращаются к своей первоначальной форме, имеют гладкую внутреннюю и внешнюю поверхность. Выдерживает прямые солнечные лучи. При слишком высоких температурах становится хрупким, при низких – гибким.
